مقایسه VRF دو لوله و سه لوله
راهنمای انتخاب هوشمندانه: تفاوتهای کلیدی سیستم VRF دو لولهای و سه لولهای از نظر هزینه، کارایی و مصرف انرژی
وقتی صحبت از تهویه مطبوع پیشرفته در ساختمانهای مدرن به میان میآید، نام سیستمهای VRF (Variable Refrigerant Flow) یا همان ویآراف، به عنوان یکی از هوشمندترین و بهینهترین گزینهها شنیده میشود. اما برای بسیاری از مالکان ساختمان، مدیران تأسیسات و حتی مهندسان تازهکار، یک سوال کلیدی و چالشبرانگیز وجود دارد: آیا سیستم دو لولهای (2-Pipe) کافی است یا باید به سراغ سیستمهای سه لولهای (3-Pipe/Heat Recovery) رفت؟ این تصمیم ساده نیست، چون مستقیماً بر هزینههای نصب، قبض برق ماهیانه و مهمتر از همه، آسایش افرادی که در محیط حضور دارند تأثیر میگذارد.
بیایید با یک مثال ساده شروع کنیم. تصور کنید در یک دفتر اداری هستید؛ در حالی که مدیر مجموعه در اتاق خود احساس گرمای شدید میکند و کولر را روی حالت سرمایش میگذارد، همکار شما در اتاق مجاور که پشت به پنجره است، لرز میکند و نیاز به گرمایش دارد. در یک سیستم VRF معمولی یا همان دو لولهای، این یک کابوس است. چرا؟ چون کل سیستم در هر لحظه یا باید "سرمایش" باشد یا "گرمایش". شما نمیتوانید همزمان در یک اتاق یخ بزنید و در اتاقی دیگر عرق کنید! اینجاست که تفاوت بنیادین بین سیستمهای دو لولهای و سه لولهای (یا همان سیستمهای بازیابی حرارت یا Heat Recovery) ظاهر میشود.
طبق استانداردهای ASHRAE و تجربه تکنسینهای خبره در بازار ایران، انتخاب اشتباه بین این دو سیستم میتواند منجر به اتلاف انرژی تا ۳۰ درصد و نارضایتی دائمی کاربران نهایی شود.
سیستم VRF دو لولهای (Heat Pump) چیست و چگونه کار میکند؟
سیستم دو لولهای که در بازار به نام "Heat Pump" یا پمپ حرارتی شناخته میشود، رایجترین نوع سیستمهای ویآراف است. در این ساختار، یک لوله برای رفت و یک لوله برای برگشت مبرد (گاز) وجود دارد. این سیستم بسیار شبیه به یک کولر گازی اسپلیت است، با این تفاوت که یک واحد خارجی قدرتمند میتواند چندین واحد داخلی را تغذیه کند.
در این سیستم، تمام یونیتهای داخلی باید در یک وضعیت (Mode) باشند. یعنی اگر پنل کنترل مرکزی روی حالت "سرمایش" تنظیم شده باشد، تمام اتاقها خنک میشوند. اگر بخواهید دمای یک اتاق را تغییر دهید، فقط میتوانید درجه دما را بالا یا پایین ببرید، اما نمیتوانید حالت را از سرد به گرم تغییر دهید. اگر این کار را بکنید، سیستم دچار تداخل شده و احتمالاً با یکی از کدهای خطای رایج (مانند خطاهای مربوط به تداخل مود در برندهای LG یا Samsung) مواجه خواهید شد.
اجزای حیاتی در سیستم دو لولهای
برای اینکه درک بهتری داشته باشید، باید بدانید قلب تپنده این سیستم، کمپرسور اینورتر است. این قطعه با تغییر سرعت، مقدار گاز ارسالی به هر واحد داخلی را کنترل میکند. شیر انبساط الکترونیکی (EEV) نیز در هر یونیت داخلی قرار دارد تا دقیقاً همان مقدار مبردی را که اتاق نیاز دارد، وارد کند. اما نکته کلیدی اینجاست: چون مسیر رفت و برگشت مشترک است، مبرد یا در حال جذب گرماست یا در حال دفع آن.
آیا سیستم دو لولهای برای همه مناسب است؟ بله، اگر ساختمان شما کاربردی دارد که در آن نیازها یکسان است. برای مثال، در یک آپارتمان مسکونی، معمولاً در زمستان همه اتاقها نیاز به گرمایش و در تابستان همه نیاز به سرمایش دارند. در چنین حالتی، هزینه کردن برای سیستم سه لولهای عملاً دور ریختن پول است.
وارد دنیای پیشرفتهتر شویم: VRF سه لولهای یا سیستم Heat Recovery
حالا بیایید درباره سیستمهای سه لولهای صحبت کنیم. این سیستمها در واقع "جادوی مهندسی" تهویه مطبوع هستند. در اینجا ما یک لوله اضافی داریم که اجازه میدهد مبرد با دو حالت مختلف (سرد و گرم) به طور همزمان در ساختمان جریان یابد. اما سوال اینجاست: این اتفاق چطور میافتد؟
راز کار در قطعهای به نام BC Controller یا باکس توزیع (Branch Controller) نهفته است. این باکس مانند یک مرکز مدیریت ترافیک عمل میکند. وقتی واحد داخلی اتاق A درخواست سرمایش میدهد و واحد داخلی اتاق B درخواست گرمایش دارد، BC Controller مبردی که از اتاق A گرم شده است را میگیرد و به جای اینکه آن را به بیرون ساختمان بفرستد تا در فضای باز دفع شود، آن را به سمت اتاق B میفرستد تا محیط را گرم کند!
این یعنی "بازیابی حرارت". شما در واقع گرمای یک اتاق را میگیرید و به اتاق دیگر میبخشید. این فرآیند نه تنها راحتی بینظیری ایجاد میکند، بلکه فشار روی کمپرسور را به شدت کاهش داده و مصرف برق را به شکل چشمگیری پایین میآورد.
مقایسه فنی و کاربردی در یک نگاه
برای اینکه تصمیمگیری برایتان راحتتر شود، بیایید تفاوتهای این دو را در یک جدول مقایسهای بررسی کنیم. توجه داشته باشید که این مقایسه بر اساس تجربه نصب و عیبیابی برندهای مطرحی چون دایکین (Daikin)، میتسوبیشی و گری (Gree) در محیطهای مختلف است.
| ویژگی | VRF دو لولهای (Heat Pump) | VRF سه لولهای (Heat Recovery) |
|---|---|---|
| قابلیت سرمایش/گرمایش همزمان | ❌ خیر (فقط یک مود برای کل سیستم) | ✅ بله (هر اتاق مستقل) |
| هزینه اولیه نصب و تجهیزات | 💰 پایینتر (سادهتر) | 💰💰 بالاتر (به دلیل BC Controller و لولهکشی) |
| بهرهوری انرژی (Efficiency) | متوسط | بسیار بالا (به دلیل بازیابی حرارت) |
| پیچیدگی لولهکشی | کمتر | بیشتر و حساستر |
| مناسب برای | منازل، دفاتر کوچک، محیطهای یکپارچه | هتلها، بیمارستانات، دفاتر بزرگ، ساختمانهای اداری |
بیایید روراست باشیم؛ وقتی به قیمتها نگاه میکنید، سیستم دو لولهای بسیار جذابتر به نظر میرسد. اما اگر شما مدیر یک هتل هستید، تصور کنید در فصل بهار، برخی مهمانان در اتاقهای جنوبی احساس گرم میکنند و برخی در اتاقهای شمالی سردشان است. اگر سیستم شما دو لولهای باشد، شما مجبورید یا کل هتل را گرم کنید یا کل آن را خنک کنید. نتیجه؟ شکایتهای مکرر مشتریان و اتلاف شدید انرژی. در این سناریو، سیستم سه لولهای نه یک انتخاب لوکس، بلکه یک ضرورت است.
چالشهای نصب و خطرات نادیده گرفته شده
به عنوان کسی که سالهاست در زمینه تعمیر و سرویس سیستمهای ویآراف فعالیت میکند، باید به شما هشدار دهم که پیچیدگی سیستمهای سه لولهای فقط در قیمت نیست، بلکه در "اجرای" آن است. لولهکشی سیستمهای سه لولهای به دلیل وجود لوله سوم و نیاز به نصب دقیق BC Controllerها، حساسیت بسیار بالایی دارد.
هرگونه اشتباه در جوشکاری لولهها، عدم رعایت شیب یا نشت کوچک گاز در سیستم سه لولهای، عیبیابی را به شدت سخت میکند. برای مثال، اگر در یک سیستم دو لولهای نشت گاز داشته باشید، کل سیستم افت فشار میدهد و متوقف میشود. اما در سیستم سه لولهای، ممکن است برخی واحدها به درستی کار کنند و برخی دیگر دچار خطای فشار شوند، که این موضوع تکنسینهای غیرمتخصص را به شدت سردرگم میکند.

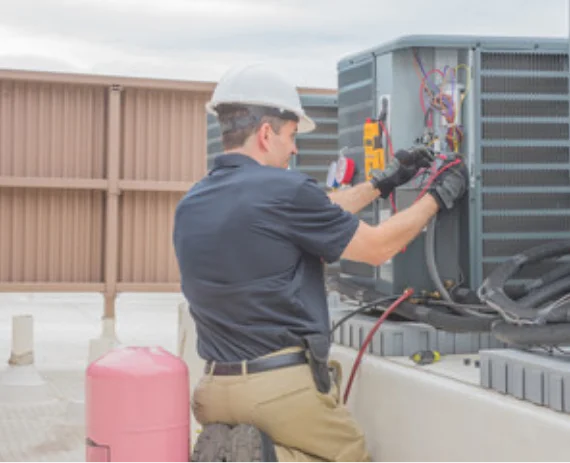

نقش خلاء (Vacuum) و شارژ گاز در این سیستمها
یک نکته حیاتی که بسیاری از نصابان ناشی از آن غافل میشوند، فرآیند وکیوم است. در سیستمهای VRF، به دلیل طولانی بودن مسیر لولهها و وجود روغن در سیستم، هر ذره رطوبت میتواند باعث ایجاد اسید در محیط شود که در نهایت منجر به سوختن کمپرسور میگردد. در سیستمهای سه لولهای، به دلیل حجم بیشتر لولهکشی، زمان وکیوم باید دقیقتر و با دستگاههای صنعتیتر انجام شود. اگر متوجه شدید که سیستم شما صدای نویز غیرعادی دارد یا بازدهی آن کم شده است، احتمالاً در مرحله نصب، وکیوم به درستی انجام نشده یا شارژ گاز با تراز دقیق (بر اساس وزن لولهها) صورت نگرفته است.
تصور کنید وسط تابستان، سیستم VRF شما با کد خطای CH یا E متوقف شود. در این لحظه، تفاوت بین یک تکنسین معمولی و یک متخصص VRF مشخص میشود. متخصص میداند که در سیستم سه لولهای باید ابتدا وضعیت ارتباطات (Communication) بین واحد داخلی و BC Controller را بررسی کند و سپس به سراغ فشار گاز برود، در حالی که یک فرد غیرمتخصص ممکن است بدون دلیل، گاز سیستم را تخلیه کرده و دوباره شارژ کند که این کار نه تنها مشکل را حل نمیکند، بلکه هزینههای شما را افزایش میدهد.
عیبیابی هوشمند: وقتی سیستم VRF با کدهای خطا صحبت میکند
بسیاری از کاربران وقتی با یک چشمکزن در پنل کنترل یا یک کد متنی مثل CH05 یا E1 روبرو میشوند، دچار استرس میشوند. اما بیایید به این موضوع از زاویهای متفاوت نگاه کنیم: سیستمهای VRF، بهویژه مدلهای سه لولهای، مانند یک موجود زنده هستند که از طریق این کدها، دقیقاً به ما میگویند کجا درد دارند. تفاوت بین یک تعمیرکار ساده و یک متخصص، در توانایی "ترجمه" این زبان است.
در سیستمهای دو لولهای، خطاها معمولاً مستقیمتر هستند. مثلاً اگر گاز کم باشد، فشار افت میکند و سیستم متوقف میشود. اما در سیستمهای سه لولهای، ما با لایههای پیچیدهتری از عیبیابی روبرو هستیم. برای مثال، وقتی یک واحد داخلی در سیستم Heat Recovery گرم نمیکند اما بقیه واحدها عالی کار میکنند، مشکل لزوماً از کمبود گاز نیست؛ بلکه احتمالاً شیر انبساط الکترونیکی (EEV) آن واحد گیر کرده یا ارتباط بین آن واحد و باکس BC قطع شده است.
یک اشتباه رایج در عیبیابی سیستمهای VRF، تلاش برای حل مشکل با "شارژ مجدد گاز" بدون پیدا کردن محل نشت است. این کار نه تنها مشکل را حل نمیکند، بلکه باعث افزایش فشار غیرطبیعی در سیستم و در نهایت فشار آوردن به شیرهای چهارراهه (4-way valve) میشود.
رایجترین کدهای خطا و تحلیل فنی آنها
اگرچه هر برند (مانند LG، سامسونگ یا دایکین) زبان خاص خود را دارد، اما منطق خطاها در اکثر آنها مشابه است. بیایید چند مورد از رایجترین چالشها را بررسی کنیم:
- خطاهای ارتباطی (Communication Errors): در سیستمهای سه لولهای، به دلیل تعداد زیاد سیمکشی بین یونیتها و BC Controller، تداخل الکترومغناطیسی یا شل شدن یک ترمینال میتواند باعث شود کل سیستم از دسترس خارج شود. اگر سیستم شما ناگهان پاسخ نمیدهد، اولین جایگاه بررسی، سیمکشی ارتباطی است، نه برد الکترونیکی.
- خطای فشار بالا (High Pressure): این اتفاق معمولاً در تابستان رخ میدهد. دلیلش چیست؟ یا کندانسور واحد خارجی کثیف شده و نمیتواند گرما را دفع کند، یا فنهای بیرونی دچار مشکل شدهاند. در سیستمهای دو لولهای، این خطا سریعتر رخ میدهد چون کل سیستم تحت فشار یکسانی است.
- خطای یخزدگی (Freezing Error): وقتی فیلترهای یونیت داخلی بیش از حد کثیف شوند، جریان هوا متوقف شده و مبرد نمیتواند گرمای اتاق را جذب کند. در نتیجه، کویل یخ میزند. این موضوع در سیستمهای سه لولهای میتواند باعث اختلال در توزیع مبرد به سایر اتاقها شود.
سرویس دورهای: بیمه عمر سیستمهای ویآراف
بسیاری از مالکان ساختمانها فکر میکنند چون سیستم VRF پیشرفته است، نیازی به سرویس ندارد تا زمانی که خراب شود. این دقیقاً همان جایی است که هزینههای میلیونی وارد میشوند. تصور کنید موتور ماشینتان را هرگز عوض روغن نمیکنید و انتظار دارید ۱۰ سال بدون مشکل کار کند؛ سیستم VRF هم دقیقاً همینگونه است.
سرویس دورهای در سیستمهای دو لولهای بیشتر بر روی تمیز کردن فیلترها و چک کردن فشار گاز متمرکز است. اما در سیستمهای سه لولهای، سرویس باید بسیار تخصصیتر باشد. تکنسین باید عملکرد BC Controllerها را بررسی کند، جریان آمپراژ کمپرسور اینورتر را اندازه بگیرد و مطمئن شود که روغن مبرد در نقاط کور لولهکشی تجمع نکرده است.
لیست چکلیست سرویس تخصصی (از دیدگاه تکنسین)
اگر قرار است قراردادی برای سرویس سالانه ببندید، حتماً دقت کنید که موارد زیر در قرارداد گنجانده شده باشد، در غیر این صورت شما فقط یک "گردگیری ساده" خریدهاید، نه سرویس واقعی:
- بررسی فشار گاز با مانومترهای دیجیتال: برای اطمینان از عدم وجود ریزنشتها در اتصالات لولهکشی.
- تست عملکرد شیرهای EEV: اطمینان از اینکه هر واحد داخلی میتواند مقدار مبرد را به درستی تنظیم کند.
- شستشوی شیمیایی کندانسور بیرونی: گرد و غبار روی لبههای آلومینیومی کندانسور، بازدهی سیستم را تا ۴۰٪ کاهش میدهد و باعث مصرف برق بیشتر میشود.
- بررسی تخلیه آب (Drain): در سیستمهای VRF، گرفتگی لولههای تخلیه آب باعث ریزش آب از سقف و تخریب دکوراسیون میشود. تست پمپ تخلیه در یونیتهای کاستی و داکت بسیار حیاتی است.
- آپدیت و بررسی تنظیمات برد PCB: اطمینان از اینکه تنظیمات مودها (سرمایش/گرمایش) با نیاز فعلی ساختمان سازگار است.
جنگ برندها: LG، سامسونگ، دایکین یا میتسوبیشی؟
وقتی بین دو لولهای و سه لولهای تصمیمتان را گرفتید، حالا نوبت به انتخاب برند میرسد. در بازار ایران، برندهای مختلفی حضور دارند که هر کدام فلسفه طراحی خاص خود را دارند. بیایید بدون تعصب و بر اساس تجربه عملی در عیبیابی و نصب VRF، آنها را مقایسه کنیم.
دایکین (Daikin) و میتسوبیشی: این دو برند، پادشاهان دنیای VRF هستند. اگر بودجه شما نامحدود است و به دنبال سیستمی هستید که ۲۰ سال بدون دردسر کار کند، اینها انتخاب اول هستند. تکنولوژی Heat Recovery (سه لولهای) در دایکین بسیار تکاملیافته است و کمترین میزان نویز را دارد. اما یک نکته منفی وجود دارد: قطعات یدکی آنها گرانتر است و هر کسی نمیتواند آنها را تعمیر کند.
الجی (LG) و سامسونگ: این برندها هوشمندی را به تهویه آوردند. سیستمهای LG به دلیل دسترسی راحتتر به قطعات و نرمافزارهای عیبیابی کاربرپسند، در ایران بسیار محبوب شدهاند. اگر سیستم سه لولهای LG نصب کنید، مدیریت آن از طریق پنلهای مرکزی بسیار سادهتر است. این برندها تعادلی عالی بین قیمت، کیفیت و خدمات پس از فروش ایجاد کردهاند.
گری (Gree) و هایسنس (Hisense): اینها گزینههای اقتصادی هستند. برای پروژههایی که بودجه محدودی دارند اما میخواهند از تکنولوژی VRF بهرهمند شوند، عالی هستند. اما باید مراقب باشید؛ کیفیت لولهکشی و نصب در این برندها باید دوبرابر دقیقتر باشد تا در آینده با مشکلاتی مثل لرزش یا نشت گاز مواجه نشوید.
تاثیر لولهکشی بر بازدهی: جایی که تفاوتها آشکار میشود
بسیاری از کاربران میپرسند: "چرا سیستم سه لولهای من با اینکه گران است، اما در برخی اتاقها خوب خنک نمیکند؟" پاسخ معمولاً در لولهها نهفته است. در سیستمهای دو لولهای، مسیر گاز ساده است. اما در سیستمهای سه لولهای، ما با "توزیع متقاطع" روبرو هستیم.
اگر تکنسین هنگام نصب، لولهها را بیش از حد خم کند یا از اتصالات بیکیفیت استفاده کند، افت فشار ایجاد میشود. این افت فشار باعث میشود مبرد به درستی به دورترین یونیت داخلی نرسد. در نتیجه، شما در حالی که هزینه یک سیستم پیشرفته را دادهاید، خروجی یک سیستم معمولی را دریافت میکنید. همچنین، عدم رعایت استانداردهای عایقبندی لولهها در سیستمهای سه لولهای منجر به "اتلاف انرژی" شدید میشود، چون دمای مبرد در لولههای رفت و برگشت متفاوت است و هرگونه تماس با محیط بیرونی، بازدهی را میکشد.
جمعبندی نهایی: کدام سیستم برای شما سودآورتر است؟
در نهایت، برای پاسخ به این سوال که سیستم VRF دو لولهای بخریم یا سه لولهای، باید از خودتان یک سوال ساده بپرسید: "آیا نیاز من به کنترل مستقل دما در محیطهای مختلف، واقعی است یا صرفاً یک خواسته لوکس؟"
اگر شما مالک یک خانه مسکونی هستید، جایی که در زمستان همه اتاقها نیاز به گرما و در تابستان همه نیاز به سرما دارند، سیستم دو لولهای (Heat Pump) نه تنها کافی است، بلکه از نظر اقتصادی بسیار منطقیتر است. در این حالت، شما هزینههای نصب را کاهش میدهید و لولهکشی سادهتری خواهید داشت که احتمال خطاهای احتمالی در آینده را به شدت پایین میآورد.
اما اگر مدیریت یک فضای اداری، هتل، کلینیک یا هر محیطی را بر عهده دارید که در آن افراد مختلف با سلیقههای متفاوت حضور دارند، یا محیطهایی دارید که بخشی از آنها (مثل اتاق سرور یا آشپزخانه) همیشه نیاز به سرمایش و بخشهای دیگر (مثل اتاق پذیرایی) نیاز به گرمایش دارند، سیستم سه لولهای (Heat Recovery) تنها راه نجات شماست. بله، هزینه اولیه بالاتر است، اما صرفهجویی در قبض برق و حذف درگیریهای دائمی با کاربران نهایی، این هزینه را در کمتر از دو سال جبران میکند.
به خاطر داشته باشید که در دنیای VRF، "تجهیزات" فقط نیمی از مسیر هستند؛ نیمه دیگر، "نصب و نگهداری" است. حتی گرانترین سیستم دایکین یا الجی اگر توسط تکنسینی نصب شود که استانداردهای وکیوم و شارژ گاز را نداند، تبدیل به یک هزینه اضافی برای شما خواهد شد.
راهکارهایی برای افزایش طول عمر سیستم VRF شما
چه سیستم شما دو لولهای باشد و چه سه لولهای، برای اینکه سالها بدون دغدغه از آن استفاده کنید و با هزینههای هنگفت تعمیرات کمپرسور یا تعویض بردهای PCB مواجه نشوید، این چند توصیه طلایی را به خاطر بسپارید:
- فیلترها را جدی بگیرید: هر دو هفته یکبار در فصلهای پیک (تابستان و زمستان)، فیلترهای یونیتهای داخلی را با آب ولرم بشویید. گرفتگی فیلتر، دشمن شماره یک شیر انبساط (EEV) و دلیل اصلی یخزدگی کویلهاست.
- دسترسی به واحد بیرونی را باز کنید: هرگز اجازه ندهید اشیاء، گیاهان یا دیوارهای اضافی مسیر خروج هوای کندانسور را مسدود کنند. خفگی واحد بیرونی یعنی فشار آوردن به کمپرسور و کاهش شدید طول عمر آن.
- به کدهای خطا بیتفاوت نباشید: اگر پنل شما شروع به چشمک زدن کرد یا کد خطایی ظاهر شد، حتی اگر سیستم هنوز خنک میکند، آن را نادیده نگیرید. اکثر خرابیهای بزرگ VRF، از یک خطای کوچک شروع شدهاند که در ابتدا نادیده گرفته شده است.
- سرویس سالانه را فراموش نکنید: همانطور که در بخشهای قبل اشاره کردیم، چک کردن میزان گاز و وضعیت روغن مبرد، تنها توسط متخصصان با تجهیزات پیشرفته امکانپذیر است.
