بهترین روشهای شناسایی و رفع نشتی گاز در سیستمهای VRF؛ از تستهای سریع تا تکنولوژیهای پیشرفته
تصور کنید هزینههای هنگฟتی برای خرید و نصب یک سیستم پیشرفته VRF از برندهای معتبری مثل LG یا دایکین پرداخت کردهاید، اما درست در گرمترین روزهای مرداد ماه، متوجه میشوید که دمای محیط کاهش نمییابد. تکنسین میآید و خبر ناگوار را میدهد: "گاز سیستم نشتی داده است". در دنیای سیستمهای VRF، نشت گاز (Refrigerant Leak) یکی از کابوسهای مدیران ساختمان و مالکان است؛ چرا که برخلاف کولرهای گازی ساده، لولهکشی VRF کیلومترها در دل دیوارها و سقفهای کاذب جاری است و پیدا کردن یک سوراخ میکروسکوپی در این شبکه پیچیده، شبیه به پیدا کردن سوزنی در انبار کاه است.
چرا نشتی گاز در سیستمهای VRF خطرناکتر از اسپلیتهای معمولی است؟
بیایید روراست باشیم؛ سیستم VRF یک ماشین مهندسیشده و بسیار حساس است. در یک کولر گازی معمولی، شما یک لوله مسی دارید که از واحد داخلی به خارجی میرود. اما در سیستم ویآراف، ما با یک شبکه توزیع گسترده هستیم که شامل شاخهها (Branch Joints)، شیرهای انبساط الکترونیکی (EEV) و متراژ بسیار بالایی از لولههای مسی است. هر اتصال (Flare) یا هر نقطه جوشکاری، یک نقطه بالقوه برای نشتی است.
طبق استانداردهای ASHRAE، حتی یک نشتی کوچک سالانه میتواند نه تنها باعث کاهش راندمان انرژی و افزایش قبض برق شود، بلکه فشار کم شدن گاز باعث گرم شدن بیش از حد کمپرسور اینورتر شده و در نهایت منجر به سوختن گرانقیمتترین قطعه سیستم یعنی کمپرسور شود.
وقتی گاز R410A یا R32 از سیستم خارج میشود، فقط یک گاز ساده از دست نمیرود؛ بلکه تعادل فشار در کل شبکه به هم میخورد. اینجاست که عیبیابی دقیق اهمیت پیدا میکند. اگر تکنسین بدون تست دقیق، فقط گاز را شارژ کند، در واقع شما دارید پولتان را دور میریزید، چون گاز جدید دوباره از همان سوراخ قدیمی خارج خواهد شد.
نشانه های هشداردهنده: سیستم شما دارد فریون از دست میدهد؟
آیا میدانید سیستم VRF چگونه به شما میگوید که نیاز به کمک دارد؟ اکثر برندهای مطرح مثل سامسونگ یا گری، کدهای خطای خاصی را روی پنل نمایش میدهند. برای مثال، برخی کدهای مربوط به فشار پایین (Low Pressure) یا خطاهای مربوط به دمای نوسانی اواپراتور، اولین زنگ خطر هستند. اما اگر به تکنولوژی تکیه نکنید، این علائم را دنبال کنید:
- کاهش تدریجی قدرت سرمایش: اتاقها یکی یکی خنک نمیشوند یا زمان زیادی طول میکشد تا دما پایین بیاید.
- یخزدگی لولههای مسی: مشاهده برفک یا یخ روی لولههای نازک در کنار واحد بیرونی (Outdoor Unit).
- صدای غیرعادی: شنیدن صدای "هیس" یا جریان هوا در نقاطی از لولهکشی که نباید باشد.
- روغنی شدن لولهها: گازهای مبرد با مقدار کمی روغن مخلوط هستند. اگر در نقطهای از لولهها یا اتصالات، لکههای چرب و روغنی دیدید، احتمالاً گاز از همانجا نشت کرده است.
روش سنتی اما کاربردی: تست نشتی با کف صابون (Bubble Test)
شاید در عصر هوش مصنوعی و سنسورهای پیشرفته، صحبت از "آب و صابون" خندهدار به نظر برسد، اما حقیقت این است که هیچ تکنسین حرفهای در دنیا، حتی در نمایندگیهای رسمی میتسوبیشی، بدون یک بطری محلول کفساز سر کار نمیرود. چرا؟ چون آب صابون در تشخیص نقاط "بزرگ" و "واضح" نشتی، سریعترین و ارزانترین ابزار است.

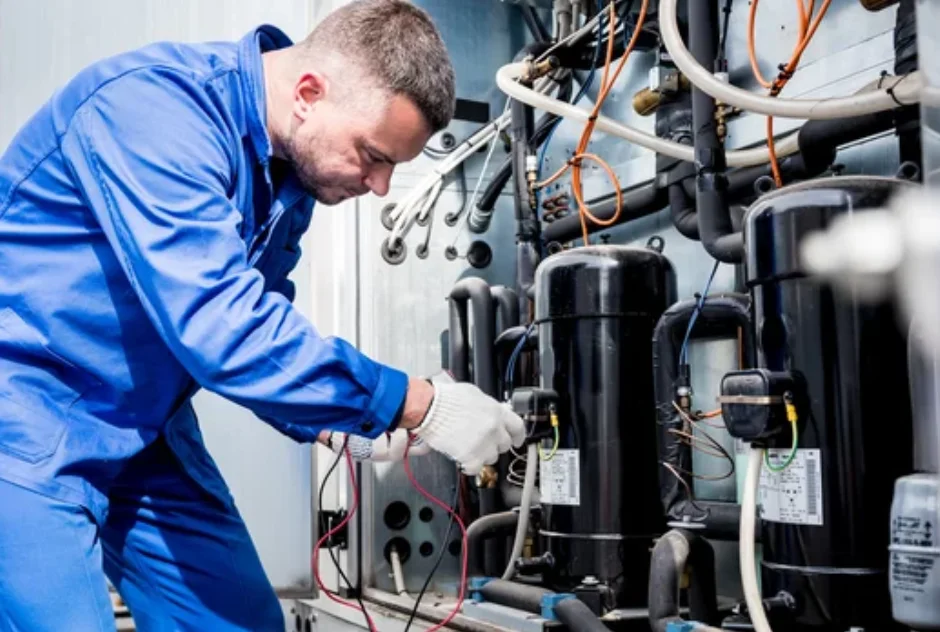

این روش دقیقاً چگونه کار میکند؟ وقتی سیستم تحت فشار (معمولاً با گاز نیتروژن) قرار میگیرد، تکنسین محلول غلیظی از صابون و آب را روی اتصالات، پیچها و محلهای جوشکاری میپاشد. اگر حفرهای وجود داشته باشد، فشار گاز باعث ایجاد حبابهای ریز و سریع میشود که مانند کف میکند. این یک تاییدیه بصری و غیرقابل انکار است.
چه زمانی از آب صابون استفاده کنیم؟
این روش برای نقاط در دسترس عالی است. مثلاً اگر مشکوک هستید که نشتی از محل اتصال لولهها به یونیت داخلی (Indoor Unit) یا در قسمت شیرهای سرویس واحد خارجی است، آب صابون بهترین گزینه است. اما بیایید واقعبین باشیم؛ آیا میتوان تمام لولههایی که زیر کفپарکت یا پشت گچبریهای دکوراتیو دفن شدهاند را با صابون تست کرد؟ قطعاً خیر.
استفاده از این روش در نقاط حساس مثل شیر انبساط الکترونیکی (EEV) را توصیه میکنیم، زیرا این قطعات بسیار حساس هستند و هرگونه نشت کوچک در آنها میتواند کل سیستم را مختل کند. اما به یاد داشته باشید، اگر نشتی "میکرو" باشد (یعنی بسیار ریز)، حبابها به قدری کوچک هستند که شاید با چشم دیده نشوند و در اینجا است که ما به ابزارهای پیشرفتهتر نیاز داریم.
انتقال به سطح پیشرفته: ردیابهای الکترونیکی نشتی (Electronic Leak Detectors)
حالا تصور کنید لولهکشی سیستم VRF شما در یک ساختمان اداری ۵ طبقه است و فشار نیتروژن در طول ۲۴ ساعت افت کرده است، اما هیچ اثری از روغن یا حباب در نقاط در دسترس نیست. در این شرایط، تکنسین باید از "ردیابهای الکترونیکی" استفاده کند. این دستگاهها در واقع "سگهای شکاری" صنعت HVAC هستند.
این ردیابها با استفاده از سنسورهای بسیار حساس، مولکولهای گاز مبرد (مثل R410A) را در هوا شناسایی میکنند. وقتی پروب (سنسور) دستگاه را به نزدیکی نقطه نشتی میبرید، دستگاه با تغییر فرکانس صدا یا نمایشگر دیجیتال، شدت نشتی را اعلام میکند. هر چه صدا تیزتر شود، یعنی شما به منبع نشت نزدیکتر شدهاید.
تفاوت ردیابهای ارزانقیمت و صنعتی
در بازار ابزارهای تعمیراتی، ردیابهای متنوعی وجود دارد. برخی از آنها فقط برای تشخیص کلی هستند، اما ردیابهای صنعتی (مانند برندهای Fieldpiece یا Testo) قادرند حتی نشتیهای در حد ۳ گرم در سال را تشخیص دهند. این دقت خیرهکننده است! این دستگاهها میتوانند از طریق سوراخهای کوچک سقف کاذب یا درزهای دیوار، نشت را پیدا کنند بدون اینکه نیاز باشد کل دکوراسیون ساختمان تخریب شود.
اما یک نکته حیاتی: ردیابهای الکترونیکی گاهی دچار "خطای مثبت" میشوند. یعنی ممکن است به دلیل وجود مواد شیمیایی، پاککنندهها یا حتی برخی گازهای محیطی، هشدار اشتباه بدهند. به همین دلیل است که یک متخصص خبره، ابتدا با ردیاب نقطه احتمالی را پیدا میکند و سپس برای تایید نهایی، از همان روش سنتی آب صابون استفاده میکند تا ۱۰۰ درصد مطمئن شود.
مقایسه جامع: آب صابون در مقابل ردیاب الکترونیکی
برای اینکه بهتر درک کنید در چه شرایطی باید از کدام روش استفاده شود، نگاهی به این مقایسه بیندازید:
| ویژگی | تست آب صابون | ردیاب الکترونیکی |
|---|---|---|
| سرعت تشخیص | بسیار سریع (در نقاط در دسترس) | متوسط (نیاز به اسکن محیط) |
| دقت در نشتیهای ریز | پایین | بسیار بالا (میکرو) |
| دسترسی به لولههای مدفون | غیرممکن | ممکن (از طریق درزها) |
| هزینه اجرا | تقریباً صفر | بالا (به دلیل تجهیزات) |
| قابلیت تایید نهایی | بصری و قطعی | نیاز به تایید مجدد |
چالشهای واقعی در میدان عمل: وقتی نشتی پیدا نمیشود!
گاهی اوقات، حتی با وجود ردیابهای گرانقیمت، نشتی پیدا نمیشود. چرا؟ چون در سیستمهای VRF، ما با پدیده "مهاجرت گاز" روبرو هستیم. گاز مبرد ممکن است از یک نقطه نشت کند، اما به دلیل جریان هوا یا ساختار سقف کاذب، بوی گاز در جای دیگری تجمع یابد و ردیاب را به اشتباه بیندازد.
در چنین شرایط سخت، تکنسینهای متخصص از روش "تقسیمبندی یا ایزولهسازی" استفاده میکنند. آنها با بستن شیرهای بخشهای مختلف سیستم، هر قسمت را به طور جداگانه تحت فشار قرار میدهند. اگر فشار در بخش A ثابت بماند اما در بخش B افت کند، یعنی نشتی قطعاً در محدوده بخش B است. این کار باعث میشود دایره جستجو از کل ساختمان به یک اتاق یا یک خط لوله خاص محدود شود.
اگر شما هم با مشکل افت گاز در سیستم خود مواجه هستید و تکنسینهای قبلی نتوانستهاند محل نشتی را پیدا کنند، احتمالاً با یک نشتی میکروسکوپی در نقاط کور لولهکشی طرف هستید. در این موارد، توصیه میکنیم حتماً از خدماتی استفاده کنید که هر دو ابزار (نیتروژن، ردیاب و تست صابون) را در اختیار دارند. برای دریافت مشاوره تخصصی و اعزام تکنسین مجرب، میتوانید به بخش تماس با ما در تعمیرچی VRF مراجعه کنید تا از تخریب بیدلیل دیوارها جلوگیری شود.
فراتر از یافتن نشتی: چرا سرویس دورهای مانع از فجایع مالی میشود؟
بیایید روراست باشیم؛ اکثر مالکان سیستمهای VRF تنها زمانی با تکنسین تماس میگیرند که سیستم کاملاً از کار افتاده یا یک کد خطای قرمز رنگ روی پنل ظاهر شده است. اما حقیقت تلخ این است که وقتی نشتی گاز به حدی برسد که سیستم را متوقف کند، احتمالاً آسیبهای داخلی در حال رخ دادن است. سرویس دورهای (Preventive Maintenance) در واقع یک بیمه ارزانقیمت برای سختافزار گرانقیمت شماست.
در یک سرویس استاندارد، تکنسین فقط گرد و غبار فیلترها را نمیگیرد. بلکه با استفاده از ابزارهای اندازهگیری، فشار گاز در هر دو مسیر رفت و برگشت را چک میکند. اگر فشار در بازههای استاندارد نباشد، حتی اگر سیستم هنوز خنک میکند، احتمالاً یک نشتی بسیار ریز (Pin-hole Leak) وجود دارد که در حال پیشرفت است. شناسایی این نشتی در مرحله "ریز"، هزینه تعمیر را به یکدهم هزینهی تعویض کمپرسور یا شارژ مجدد کل سیستم کاهش میدهد.
یک نکته فنی: در سیستمهای VRF، تجمع رطوبت در لولهها به دلیل عدم وکیوم صحیح یا نشتیهای ریز، منجر به ایجاد اسید در روغن کمپرسور میشود. این اسید به مرور لایههای محافظ سیمپیچی موتور را میخورد و باعث سوختگی کمپرسور میشود؛ مشکلی که هیچ ردیاب گازی نمیتواند آن را پیشبینی کند، اما یک سرویس دورهای با تست کیفیت روغن میتواند آن را شناسایی کند.
کالبدشکافی کدهای خطا: زبان مخفی سیستمهای VRF
وقتی سیستم شما با کدی مثل CH05 در LG یا کدهای مشابه در سامسونگ و دایکین مواجه میشود، در واقع دستگاه دارد با شما صحبت میکند. بسیاری از کاربران تصور میکنند این کدها فقط برای تکنسینها هستند، اما درک سادهای از آنها میتواند از دست دادن زمان و هزینه جلوگیری کند.
برای مثال، بسیاری از خطاهای مربوط به فشار (Pressure Errors) مستقیماً با همان بحث نشتی گاز که در بخشهای قبل بررسی کردیم، در ارتباط هستند. وقتی گاز کم شود، سنسور فشار (Pressure Transducer) متوجه افت فشار در لولههای مایع میشود و برای جلوگیری از آسیب به کمپرسور، سیستم را به طور خودکار خاموش کرده و کد خطا صادر میکند. اما نکته اینجاست: هر کد خطای "فشار پایین" لزوماً به معنای نشتی نیست؛ گاهی اوقات کثیف بودن شدید کویلهای کندانسور در واحد بیرونی یا خرابی شیر انبساط الکترونیکی (EEV) دقیقاً همین کد را ایجاد میکند.
مقایسه رویکرد عیبیابی در برندهای برتر بازار ایران
هر برندی فلسفه خاص خود را در مدیریت خطاها و ساختار لولهکشی دارد. در جدول زیر، تفاوتهای کلیدی در نحوه برخورد با مشکلات رایج در برندهای محبوب را بررسی میکنیم:
| برند | نقاط قوت در عیبیابی | مشکلات رایج (در بازار ایران) | دقت سنسورهای نشتی/فشار |
|---|---|---|---|
| LG | نرمافزارهای عیبیابی بسیار پیشرفته (LGMV) | حساسیت بالای بردهای الکترونیکی به نوسانات برق | بسیار بالا |
| Daikin | پایداری بینظیر در فشار گاز و کیفیت لولهکشی | قیمت بالای قطعات یدکی و زمان تامین | استاندارد جهانی |
| Samsung | طراحی مدرن و سهولت در دسترسی به قطعات | خطاهای ارتباطی (Communication Errors) در سیمکشی | بالا |
| Gree | قیمت مناسب و قدرت سرمایشی بالا | نویز بیشتر در واحد بیرونی در مدلهای قدیمی | متوسط به بالا |
سنگ tripped در مسیر نصب: جایی که نشتیها متولد میشوند
بسیاری از مشکلاتی که ما در مرحله تعمیر با آنها مواجه میشویم، ریشه در زمان نصب دارد. تصور کنید تکنسین هنگام جوشکاری لولههای مسی، از گاز نیتروژن برای پاکسازی داخلی لوله استفاده نکرده باشد. در این حالت، اکسید مسی (دوده سیاه) در داخل لوله تشکیل میشود. این دوده در طول زمان به سمت شیر انبساط الکترونیکی (EEV) حرکت کرده و باعث گرفتگی یا سایش در لبههای شیر میشود.
همچنین، استفاده از ابزارهای بیکیفیت برای فلر زدن (Flaring) یکی از اصلیترین دلایل نشتیهای میکروسکوپی است که در بخش اول مقاله به آنها اشاره کردیم. یک فلر نامنظم، حتی اگر در ابتدا با آب صابون تست شود و حباب نزند، به دلیل لرزشهای طبیعی کمپرسور در طول زمان باز شده و باعث نشت تدریجی گاز میشود. اینجاست که تفاوت بین یک "نصاب" و یک "متخصص VRF" مشخص میشود.
راهکار نهایی برای مالکان: چه زمانی باید نگران شد؟
اگر سیستم شما هر سال نیاز به شارژ گاز دارد، بدانید که شما با یک مشکل "بنیادین" روبرو هستید و نه یک اتفاق ساده. شارژ مکرر گاز بدون یافتن نقطه نشتی، مانند این است که سطل سوراخی را مدام با آب پر کنید بدون اینکه سوراخ را ببندید. این کار نه تنها هزینه شما را بالا میبرد، بلکه باعث میشود روغن کمپرسور نیز همراه با گاز خارج شود و در نهایت موتور سیستم شما "گریبان" (Seize) کند.
پیشنهاد ما برای مدیریت بهینه سیستم:
- هر ۶ ماه یکبار: سرویس شستشوی کویلها و بررسی فیلترها.
- هر سال یکبار: چک کردن فشار گاز با مانومترهای دقیق و تست سلامت بردهای PCB.
- در صورت مشاهده هرگونه کد خطا: بلافاصله سیستم را خاموش کرده و از دستکاری پنل توسط افراد غیرمتخصص خودداری کنید.
در نهایت، سیستمهای VRF سرمایهگذاریهای بزرگی هستند. برای اینکه این سرمایهگذاری در طولانیمدت سودآور باشد و آسایش شما را تامین کند، سپردن آن به دست متخصصانی که هم از ابزارهای سنتی (مثل آب صابون) و هم از تکنولوژیهای مدرن (مثل ردیابهای الکترونیکی و نرمافزارهای دیاگ) استفاده میکنند، تنها راه منطقی است. اگر حس میکنید سیستم شما راندمان سابق را ندارد یا مشکوک به نشتی هستید، همین حالا از تیم پشتیبانی تعمیرچی VRF کمک بگیرید تا پیش از تبدیل شدن یک نشتی ریز به یک خرابی بزرگ، مشکل را ریشهای حل کنیم.
داستانهای واقعی از میدان نبرد: وقتی ردیاب و تجربه با هم ترکیب میشوند
برای اینکه درک کنید چرا ترکیب متدهای مختلف تست نشتی حیاتی است، بگذارید یک مورد واقعی (Case Study) را با شما در میان بگذارم. سال گذشته با موردی در یک برج اداری در تهران مواجه شدیم که سیستم VRF مدل LG آن، هر سه ماه یکبار نیاز به شارژ گاز داشت. سه شرکت مختلف قبل از ما آمده بودند، گاز را شارژ کرده بودند و گفته بودند "سیستم مشکلی ندارد و احتمالاً به دلیل گرمای زیاد، فشار تغییر کرده است". اما واقعیت این بود که سیستم در حال مرگ تدریجی بود.
تیم ما ابتدا فشار سیستم را با نیتروژن بالا برد و سپس تمام نقاط در دسترس را با محلول کف صابون تست کرد. نتیجه؟ هیچ حبابی! اما ما متوقف نشدیم. با استفاده از ردیاب الکترونیکی، شروع به اسکن لولههایی کردیم که در سقف کاذب طبقه دوم قرار داشتند. دستگاه ردیاب در نزدیکی یکی از شاخهها (Branch Joint) واکنش شدیدی نشان داد. با باز کردن یک دریچه کوچک، متوجه شدیم که لولهی مسی در اثر برخورد با یک لبه تیز از پروفیل گچی، دچار یک خراش میکروسکوپی شده بود. این سوراخ به قدری ریز بود که فقط در فشار بسیار بالا گاز خارج میکرد، اما در طول سه ماه، مقدار زیادی از مبرد و روغن کمپرسور را میبلعید.
درس مهم این تجربه این بود: هرگز به جملهی "گاز سیستم شما کم شده، فقط شارژ میکنیم" اعتماد نکنید. در دنیای VRF، شارژ گاز بدون یافتن نقطه نشت، یعنی نادیده گرفتن بیماری و فقط مصرف مسکن.
چکلیست نهایی برای مالک سیستمهای VRF: چگونه از کلاهبرداریهای فنی دور بمانیم؟
متأسفانه در بازار خدمات HVAC، بسیاری از تکنسینها به دلیل نداشتن ابزار یا تخصص، سعی میکنند مشکلات پیچیده را با راهکارهای ساده و موقت حل کنند. برای اینکه بدانید آیا تکنسین اعزامی واقعاً متخصص است یا خیر، هنگام بازدید از او این سوالات را بپرسید و به رفتارهایش دقت کنید:
- آیا از نیتروژن برای تست نشتی استفاده میکند؟ اگر کسی بخواهد نشتی را با همان گاز مبرد (فریون) پیدا کند، یعنی ابزار لازم را ندارد. تست استاندارد باید با نیتروژن خشک و در فشارهای بالا انجام شود.
- آیا ردیاب الکترونیکی یا ابزار تشخیص دقیق دارد؟ اگر تکنسین فقط یک بطری صابون دارد و میگوید "اگر حباب نزد یعنی نشتی ندارد"، بدانید که او قادر به پیدا کردن نشتیهای میکروسکوپی در لولههای مدفون نیست.
- آیا قبل از شارژ گاز، دلیل افت فشار را توضیح میدهد؟ متخصص واقعی ابتدا "علت" را پیدا میکند و سپس "درمان" (شارژ گاز) را انجام میدهد.
- آیا در مورد وکیوم سیستم صحبت میکند؟ بعد از هر تعمیر نشتی، لولهها باید با پمپ وکیوم صنعتی تخلیه شوند تا رطوبت خارج شود. اگر تکنسین بدون وکیوم، مستقیماً گاز تزریق کرد، سیستم شما در آینده دچار گرفتگی خواهد شد.
جمعبندی: تعادل بین تکنولوژی و تجربه
سیستمهای VRF، چه از برند دایکین باشند و چه سامسونگ و الجی، شاهکارهای مهندسی هستند که برای سالهای طولانی کار کنند. اما این طول عمر، به شدت به نحوه نگهداری و کیفیت تعمیرات وابسته است. ما در این مقاله بررسی کردیم که چگونه روشهای سنتی مثل تست آب صابون برای تایید نهایی و روشهای مدرن مثل ردیابهای الکترونیکی برای جستجوهای پیچیده، مکمل یکدیگرند.
فراموش نکنید که سیستم تهویه مطبوع شما، ریه ساختمان شماست. نادیده گرفتن یک نشتی کوچک، نه تنها هزینههای جاری شما را افزایش میدهد، بلکه محیط زیست را با خروج گازهای مبرد تخریب میکند و در نهایت منجر به هزینههای میلیونی برای تعویض قطعات اصلی میشود. سرمایهگذاری بر روی سرویسهای دورهای و عیبیابی اصولی، هوشمندانهترین تصمیمی است که یک مدیر ساختمان یا مالک خانه میتواند بگیرد.
اگر در حال حاضر سیستم VRF شما با خطاهای عجیب روبروست، قدرت سرمایشش کم شده یا نگران هستید که لولهکشیهای مدفون در دیوارها دچار نشتی شده باشند، اجازه ندهید زمان از شما پیشی بگیرد. پیدا کردن یک نشتی در مراحل اولیه، تفاوت بین یک تعمیر ساده و یک بازسازی کلی ساختمان است.
