تاثیر عایقبندی ساختمان بر مصرف سیستم VRF
تاثیر عایقبندی ساختمان بر کاهش مصرف برق و افزایش طول عمر سیستم VRF؛ راهکارهای بهینهسازی بازدهی تهویه مطبوع
رابطه مستقیم عایقبندی ساختمان و بازدهی سیستم VRF؛ چرا سرمایهگذاری در دیوارها، هزینه قبض برق را میکشد؟
بیایید روراست باشیم؛ شما میلیونها تومان هزینه کردهاید تا پیشرفتهترین تکنولوژی تهویه مطبوع دنیا، یعنی سیستم VRF (Variable Refrigerant Flow)، را در ساختمان خود نصب کنید. برندهایی مثل LG، سامسونگ یا دایکین با افتخار ادعا میکنند که سیستمهایشان با بهرهگیری از تکنولوژی اینورتر، مصرف انرژی را به شدت کاهش میدهند. اما یک حقیقت تلخ وجود دارد: حتی پیشرفتهترین کمپرسورهای اینورتر دنیا هم نمیتوانند با یک ساختمان «سوراخ» رقابت کنند.
تصور کنید در یک روز گرم مرداد ماه، سیستم VRF شما با تمام توان در حال تولید هوای خنک است و این سرما را به تمام یونیتهای داخلی (کاستی، داکت یا دیواری) میفرستد. اما همزمان، گرمای بیرون از طریق پنجرههای تکجداره یا دیوارهای بدون عایق، مانند یک جریان دائمی در حال نفوذ به داخل است. در این حالت، سنسورهای دمایی سیستم VRF مدام سیگنال میدهند که دمای محیط بالا است و کمپرسور مجبور میشود در دورهای بالا (High Frequency) کار کند تا دمای درخواستی را جبران کند. نتیجه؟ مصرف برق سرسامآور و استهلاک زودرس قطعات حساس مثل PCB و شیر انبساط الکترونیکی (EEV).
طبق استانداردهای ASHRAE، نشت هوا و عدم عایقبندی مناسب میتواند تا ۴۰ درصد از بازدهی سیستمهای تهویه مطبوع را کاهش دهد. این یعنی شما عملاً ۴۰ درصد از توان خنککنندگی دستگاه خود را در باد میریزید.
بسیاری از مالکان ساختمانها فکر میکنند وقتی سیستم VRF نصب میشود، دیگر نیازی به فکر کردن به عایقبندی نیست، چون «دستگاه قوی است». اما این یک اشتباه استراتژیک است. سیستم VRF بر خلاف سیستمهای قدیمی، بر اساس «بار گرمایی واقعی» محیط کار میکند. وقتی ساختمان شما عایق نباشد، بار گرمایی (Heat Load) به شدت افزایش مییابد و سیستم هرگز به نقطه تعادل یا همان حالت Steady State نمیرسد. این یعنی کمپرسور هرگز استراحت نمیکند و در نتیجه، عمر مفید آن به جای ۱۵ سال، شاید به ۷ یا ۸ سال کاهش یابد.
آناتومی اتلاف انرژی؛ گرمای ساختمان از کجا وارد و خنکای آن از کجا خارج میشود؟
برای اینکه بفهمیم عایقبندی چطور روی سیستم VRF تاثیر میگذارد، باید ابتدا بفهمیم گرما چگونه در ساختمان ما «جاسوسی» میکند. گرما از سه مسیر اصلی وارد میشود: هدایت (Conduction)، جابجایی (Convection) و تابش (Radiation).
در مورد هدایت، دیوارهای بتنی یا آجری بدون لایههای عایق (مثل پشم سنگ یا پلیاستایرن)، مانند یک پل عمل میکنند و گرمای شدید بیرون را مستقیماً به داخل منتقل میکنند. در مورد جابجایی، هر شکاف کوچک دور درها یا پنجرهها باعث میشود هوای خنک تولید شده توسط یونیتهای داخلی VRF بیرون برود و هوای داغ و رطوبتی بیرون وارد شود. اینجاست که سیستم VRF با چالش جدی روبرو میشود؛ زیرا افزایش رطوبت محیط باعث میشود یونیتهای داخلی برای خشک کردن هوا انرژی بیشتری مصرف کنند و احتمال ایجاد قطرات آب (تراکاندن) روی پنلها افزایش یابد.
آیا تا به حال متوجه شدهاید که در برخی اتاقها، با وجود اینکه دمای ترموستات روی ۲۴ درجه است، اما باز هم احساس گرما میکنید؟ این احتمالاً به دلیل «پلهای حرارتی» (Thermal Bridges) است. نقاطی از ساختمان که عایقبندی نشدهاند و گرمای خورشید را جذب کرده و به داخل میتابانند. در چنین شرایطی، سیستم VRF برای جبران این نقاط گرم، کل محیط را بیش از حد خنک میکند تا آن نقطه خاص به دمای مطلوب برسد، که این منجر به ایجاد «جریانهای هوای نامتعادل» و نارضایتی کاربران میشود.
بررسی تخصصی: تاثیر رطوبت نفوذی بر evaporator (تبخیرکننده)
وقتی عایقبندی ساختمان ضعیف باشد، رطوبت بالای هوای بیرونی به شدت وارد فضای داخلی میشود. در سیستمهای VRF، کویلهای یونیت داخلی باید این رطوبت را میعان کنند. این فرآیند انرژی زیادی میبرد. اگر نفوذ رطوبت زیاد باشد، لایه یخ روی اواپراتور سریعتر شکل میگیرد یا مقدار آب خروجی از درینها به قدری زیاد میشود که احتمال نشتی و آب دادن اسپلیتها افزایش مییابد. این موضوع در نهایت منجر به فراخوانی تکنسین برای تعمیرات دورهای میشود که اگر عایقبندی درست بود، هرگز اتفاق نمیافتاد.
مقایسه عملکرد سیستم VRF در ساختمانهای عایقشده در مقابل ساختمانهای معمولی
برای اینکه دید بهتری پیدا کنید، بیایید دو ساختمان فرضی را با متراژ و سیستم VRF یکسان (مثلاً هر دو با برند میتسوبیشی یا گری) مقایسه کنیم. ساختمان A دارای پنجرههای دوجداره با گاز آرگون و دیوارهای عایقشده با پشم سنگ است، اما ساختمان B یک ساختمان سنتی با دیوارهای معمولی و پنجرههای تکجداره است.
| شاخص مقایسه | ساختمان عایقشده (A) | ساختمان معمولی (B) |
|---|---|---|
| تعداد دفعات استارت کمپرسور | کم (کارکرد در دور پایین و پایدار) | زیاد (نوسان شدید دور موتور) |
| مصرف برق ماهانه (تخمینی) | ۳۰٪ تا ۵۰٪ کمتر | بسیار بالا (به دلیل جبران اتلاف) |
| توزیع دما در اتاقها | یکپارچه و یکنواخت | وجود نقاط گرم و سرد (Hot/Cold Spots) |
| عمر قطعات الکترونیکی | طولانیتر (فشار کمتر بر PCB) | کوتاهتر (به دلیل گرم شدن بیش از حد بردها) |
| نیاز به سرویس دورهای | طبق استانداردهای سازنده | بیشتر (به دلیل فشار کاری زیاد) |
همانطور که در جدول بالا میبینید، عایقبندی فقط یک موضوع معماری نیست، بلکه یک تصمیم اقتصادی برای سیستم تهویه شماست. در ساختمان B، سیستم VRF عملاً در حال جنگ با محیط است. این جنگ باعث میشود گاز مبرد (R410A یا R32) مدام در فشار بالا گردش کند و فشار زیادی به شیر انبساط الکترونیکی (EEV) وارد شود. اگر این فشار در طولانیمدت ادامه یابد، احتمال بروز کدهای خطای مربوط به فشار (High Pressure Error) یا نقص در عملکرد کمپرسور به شدت افزایش مییابد.
زمانی که عایقبندی ضعیف، سیستم VRF را به زانو در میآورد: بررسی یک مورد واقعی
چند سال پیش در یکی از پروژههای تجاری در تهران، با سیستمی مواجه شدیم که مالک آن مدعی بود دستگاه LG مدل جدیدش «اصلاً خنک نمیکند». پس از بررسیهای فنی، شارژ گاز سیستم کاملاً درست بود، تکترسها سالم بودند و هیچ نشتی در لولههای مسی مشاهده نشد. اما یک نکته عجیب وجود داشت: یونیتهای داخلی در ساعات پیک گرمایی، دمای باد خروجی مناسبی داشتند اما دمای محیط هرگز پایین نمیآمد.
با استفاده از دوربین حرارتی (Thermal Camera)، متوجه شدیم که سقف داکر-اسپلیتها بدون هیچ لایه عایقی است و گرمای شدید پشتبام مستقیماً به فضای داخلی منتقل میشود. در واقع، سیستم VRF داشت با سرعت برقآسا هوا را خنک میکرد، اما گرمای سقف با سرعتی بیشتر محیط را داغ میکرد. در این مورد، مشکل «خرابی دستگاه» نبود، بلکه مشکل «خرابی معماری» بود. ما به مشتری پیشنهاد دادیم ابتدا عایقبندی سقف را اصلاح کند و سپس سرویس دورهای سیستم را انجام دهد. نتیجه شگفتآور بود: مصرف برق ساختمان ۳۵ درصد کاهش یافت و دمای مطلوب در زمان بسیار کوتاهتری حاصل شد.
این تجربه به ما یاد میدهد که قبل از اینکه هر بار تصور کنیم سیستم VRF ما خراب شده یا نیاز به شارژ گاز دارد، باید به پوستهی ساختمان نگاه کنیم. اگر ساختمان شما عایق نباشد، حتی اگر قویترین سیستم دنیا را داشته باشید، باز هم احساس خواهید کرد که دستگاه «ضعیف» است. اگر حس میکنید سیستم شما با وجود سرویسهای منظم، بازدهی لازم را ندارد، شاید زمان آن رسیده که از یک متخصص برای بررسی اتلافهای حرارتی کمک بگیرید یا اگر مشکلی در عملکرد فنی احساس میکنید، از تکنسینهای متخصص VRF برای عیبیابی دقیق کمک بگیرید تا متوجه شوید مشکل از گاز است یا عدم عایقبندی.
تلاقی نقص عایقبندی و کدهای خطای VRF؛ وقتی ساختمان شما باعث «بیماری» دستگاه میشود
بسیاری از کاربران تصور میکنند کدهای خطایی که روی ریموت یا پنل سیستم VRF ظاهر میشود (مانند کدهای معروف CH در الجی یا E در سامسونگ)، صرفاً به دلیل خرابی یک قطعه الکترونیکی یا سوختن یک فیوز است. اما بیایید کمی عمیقتر شویم؛ آیا میدانستید که عدم عایقبندی ساختمان میتواند به طور مستقیم باعث تحریک سنسورهای حفاظتی و بروز خطاهای سیستمی شود؟
وقتی ساختمان عایق نیست، بار گرمایی محیط به شدت نوسان میکند. این نوسان باعث میشود کمپرسور اینورتر برای مدت زمان بسیار طولانی در حداکثر توان (Max Frequency) کار کند. در این حالت، دمای گاز مبرد در مسیر برگشت به کمپرسور ممکن است به دلیل عدم تبادل گرمایی مناسب در محیطهای بیش از حد داغ، بالا برود. این اتفاق منجر به افزایش دمای داخلی کمپرسور میشود و در نهایت، سنسور دمای تخلیه (Discharge Temperature Sensor) فرمان قطع میکند تا از سوختن سیمپیچها جلوگیری کند. نتیجه چیست؟ شما با یک کد خطای مربوط به Overheating یا High Pressure مواجه میشوید، در حالی که قطعات دستگاه سالم هستند، اما محیط ساختمان آنها را به نقطه شکست رسانده است.
در دنیای تعمیرات VRF، ما به این وضعیت «استرس محیطی» میگوییم. دستگاهی که در محیطی بدون عایق کار میکند، مانند ورزشکاری است که در یک کوره در حال دویدن است؛ هرچند هرچه قویتر باشد، زودتر از بقیه دچار سکته قلبی (یا در اینجا، سوختن برد PCB) میشود.
سرویس دورهای در ساختمانهای غیرعایق؛ چرا باید سختگیرتر باشیم؟
اگر ساختمان شما استاندارد نیست و عایقبندی ضعیفی دارد، شما نمیتوانید از برنامه سرویس دورهای استاندارد (مثلاً هر ۶ ماه یکبار) استفاده کنید. چرا؟ چون در محیطهای غیرعایق، یونیتهای داخلی (Indoor Units) برای جبران گرمای محیط، حجم هوای بسیار بیشتری را از اتاق میکشند. این یعنی گرد و غبار و آلودگیهای محیطی با سرعت دو برابر روی کویلهای اواپراتور مینشینند.
وقتی لایهای از گرد و غبار روی اواپراتور مینشیند و از طرفی گرمای بیرون از طریق دیوارهای عایقنشده وارد میشود، سیستم دچار یک «بحران دوجانبه» میشود:
۱. تبادل گرمایی در یونیت داخلی کاهش مییابد (به دلیل کثیفی).
۲. تقاضای سرمایش در محیط افزایش مییابد (به دلیل عدم عایقبندی).
این ترکیب مرگبار منجر به یخزدگی کویل (Freezing) و در نهایت ریزش آب از یونیتهای داخلی میشود که یکی از رایجترین درخواستهای تعمیراتی در وبسایت ماست.
بنابراین، در ساختمانهای بدون عایق، توصیه میکنیم سرویسهای شستشوی کویل و بررسی فشار گاز را به صورت فصلی (هر ۳ ماه یکبار) انجام دهید. این کار باعث میشود حداقل فشار وارده بر کمپرسور کاهش یابد و از بروز خطاهای بحرانی جلوگیری شود.
تحلیل برندها: کدام سیستمهای VRF در برابر عدم عایقبندی مقاومترند؟
شاید بپرسید: «آیا اگر ساختمانم عایق نیست، باید برند خاصی را انتخاب کنم؟» پاسخ کوتاه این است که همه برندها از قوانین ترمودینامیک پیروی میکنند، اما فلسفه طراحی هر برند متفاوت است. بیایید نگاهی به سه غول بازار بیندازیم:
| برند | رویکرد در برابر بارهای بالا | نقاط قوت در محیطهای سخت | حساسیت به عدم عایقبندی |
|---|---|---|---|
| Daikin / Mitsubishi | بهینهسازی دقیق فشار مبرد | دوام بسیار بالای کمپرسور در فشار زیاد | متوسط (بسیار پایدار) |
| LG / Samsung | تکنولوژی اینورتر پیشرفته و هوشمند | مدیریت هوشمند مصرف انرژی و سنسورهای دقیق | بالا (سریعتر کد خطا میدهند) |
| Gree / Midea | تولید ظرفیت بالا در قیمت مناسب | توان خنککنندگی اولیه بسیار زیاد | متوسط (استهلاک قطعات سریعتر است) |
نکته ظریفی که باید بدانید این است که برندهای کرهای مثل LG و سامسونگ، سنسورهای بسیار حساسی دارند. این یک مزیت است چون جلوی فاجعه را میگیرد، اما در ساختمانهای غیرعایق، ممکن است شما مدام با کدهای خطای «هشدار» مواجه شوید. در مقابل، برندهای ژاپنی مانند دایکین ممکن است فشار بیشتری را تحمل کنند، اما اگر به نقطه بحرانی برسند، هزینه تعمیرات آنها به دلیل تخصصی بودن قطعات، بسیار بالاتر است.
عیبیابی پیشرفته: ارتباط بین نشت گاز و عایقبندی ساختمان

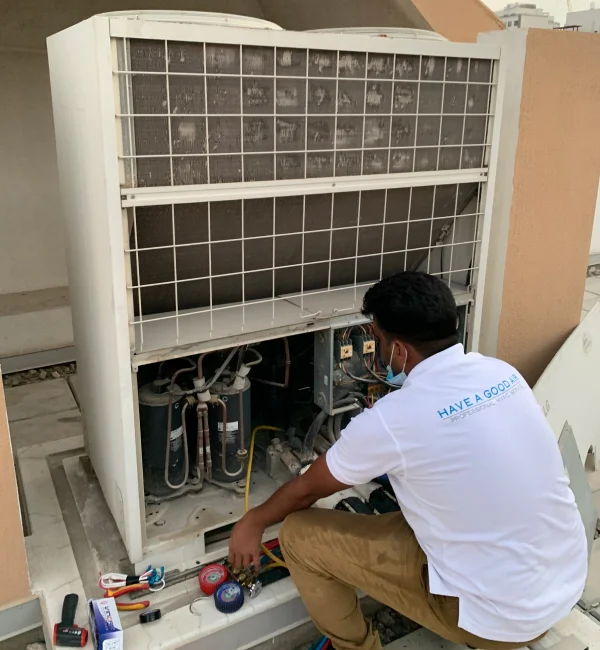

یک باور غلط رایج در میان کاربران این است: «سیستم VRF من خنک نمیکند، پس حتماً گازش کم شده است». در بسیاری از موارد، وقتی تکنسین برای شارژ گاز میآید، متوجه میشود که مقدار گاز کاملاً درست است! اما چرا کاربر احساس میکند دستگاه خنک نمیکند؟
دلیل آن چیزی نیست جز «جایگزینی گرمایی». در ساختمانهای غیرعایق، نرخ ورود گرمای محیط به قدری زیاد است که سرمای تولید شده توسط سیستم VRF بلافاصله توسط گرمای دیوارهها جذب میشود. در واقع، دستگاه در حال خنک کردن است، اما گرمای ساختمان سریعتر از آن عمل میکند. اینجاست که بسیاری از تعمیرکاران غیرمتخصص، برای راهاندازی سریعتر یا ایجاد توهم خنککنندگی، گاز دستگاه را بیش از حد شارژ میکنند (Overcharge). این یک اشتباه مرگبار است!
شارژ بیش از حد گاز در سیستم VRF باعث افزایش فشار در کندانسور میشود. وقتی فشار بالا رود، مصرف برق افزایش مییابد و کمپرسور گرم میشود. اگر ساختمان شما عایق نباشد و شما هم گاز را بیش از حد شارژ کنید، در واقع دارید «بنزین روی آتش میریزید». فشار بالای گاز در کنار دمای بالای محیط، میتواند منجر به ترکیدگی لولههای مسی در نقاط حساس یا سوختن موتور کمپرسور شود.

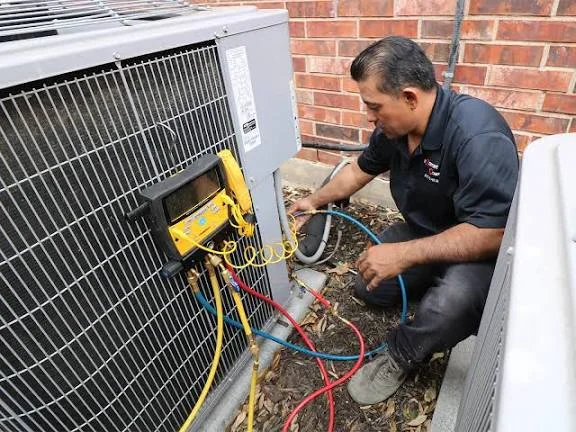

توصیه حرفهای: هرگز اجازه ندهید تکنسینی بدون استفاده از مانیتورینگ تخصصی و بررسی بار گرمایی ساختمان، صرفاً بر اساس «احساس» گاز را زیاد کند. اگر احساس میکنید سیستم شما بازدهی ندارد، ابتدا عایقبندی پنجرهها و دربها را چک کنید و سپس از طریق خدمات تخصصی عیبیابی VRF مطمئن شوید که فشار مبرد در محدوده استاندارد سازنده است یا خیر.
نقش شیر انبساط الکترونیکی (EEV) در مدیریت بارهای ناشی از عدم عایقبندی
برای اینکه درک کنید سیستم VRF چقدر تحت فشار است، باید با شیر EEV آشنا شوید. این قطعه کوچک اما حیاتی، مانند یک شیر آب هوشمند عمل میکند که مقدار گاز ورودی به هر یونیت داخلی را بر اساس دمای اتاق تنظیم میکند.
در یک ساختمان عایقشده، EEV یک بار باز میشود تا دمای اتاق را پایین بیاورد و سپس در حالت «حفظ دما» (Maintenance Mode) با باز و بسته شدنهای اندک کار میکند. اما در ساختمانی که عایق نیست، EEV مجبور است به صورت مداوم در حالت «باز کامل» بماند تا با گرمای نفوذی مقابله کند. این کار باعث میشود استهلاک مکانیکی این شیر افزایش یابد و احتمال گیر کردن (Stuck) آن بالا برود.
وقتی شیر EEV در یک یونیت داخلی گیر کند، آن اتاق یا بیش از حد سرد میشود یا اصلاً خنک نمیشود. این خرابی مستقیماً به دلیل فشار بیش از حد به قطعه برمیگردد که ریشه آن، همان عدم عایقبندی ساختمان است. پس هر بار که هزینهی تعویض قطعات الکترونیکی را پرداخت میکنید، به این فکر کنید که شاید یک لایهی ساده از عایق روی دیوارها میتوانست از این هزینه جلوگیری کند.
استراتژیهای نهایی برای کاهش فشار بر سیستم VRF؛ چگونه بدون تخریب ساختمان، بازدهی را بالا ببریم؟
شاید تا اینجا فکر کنید که تنها راه نجات سیستم VRF، تخریب دیوارها و اجرای عایقبندی داخلی است که هر کسی توان مالی یا زمانی آن را ندارد. اما بیایید واقعبین باشیم؛ اکثر ما در ساختمانهایی زندگی یا کار میکنیم که از قبل ساخته شدهاند. خبر خوب این است که راهکارهای «تسکینی» و «هوشمندانهای» وجود دارد که میتواند بار گرمایی را کاهش داده و از فشار بیش از حد به کمپرسور و بردهای الکترونیکی جلوگیری کند.
یکی از موثرترین و ارزانترین روشها، مدیریت تابش خورشید است. استفاده از پردههای بلکاوت (Blackout) یا پوششهای رفلکتیو روی شیشهها میتواند تا ۳۰ درصد از ورود گرمای تابشی را کاهش دهد. وقتی گرمای خورشید مستقیماً به کف یا مبلمان اتاق نتابد، سنسورهای دمایی یونیتهای داخلی VRF دیرتر تحریک میشوند و در نتیجه، کمپرسور در دورهای پایینتری کار میکند. این یک تغییر کوچک است، اما تاثیرش روی طول عمر شیرهای انبساط (EEV) و کاهش مصرف برق ماهانه کاملاً ملموس است.
به یاد داشته باشید: سیستم VRF شما یک ماشین هوشمند است، اما هوشمندی آن در محدوده استانداردهای طراحیاش تعریف شده است. وقتی محیط را بیش از حد سخت میکنید، هوشمندی دستگاه جای خود را به «حالت بقا» میدهد.
چکلیست طلایی برای مالکان سیستمهای VRF در ساختمانهای غیرعایق
برای اینکه مطمئن شوید سیستم تهویه شما در سختترین روزهای سال از کار نمیافتد و با کدهای خطای بحرانی مواجه نمیشوید، این موارد را به صورت دورهای بررسی کنید:
- بررسی درزهای هوا: تمام درزهای پنجرهها و دربهای ورودی را با درزبندهای لاستیکی یا اسفنجی بپوشانید. نفوذ هوای گرم، دشمن شماره یک اینورترهاست.
- سرویس فیلترهای داخلی: در ساختمانهای غیرعایق، فیلترها سریعتر پر میشوند. هر دو هفته یکبار فیلترهای یونیتهای داخلی را بشویید تا جریان هوا (Airflow) مختل نشود.
- بهینهسازی دمای ترموستات: سعی کنید دمای محیط را روی ۲۴ یا ۲۵ درجه تنظیم کنید. تلاش برای رسیدن به دمای ۱۸ درجه در یک ساختمان غیرعایق، عملاً یعنی دستور دادن به کمپرسور برای «خودکشی تدریجی».

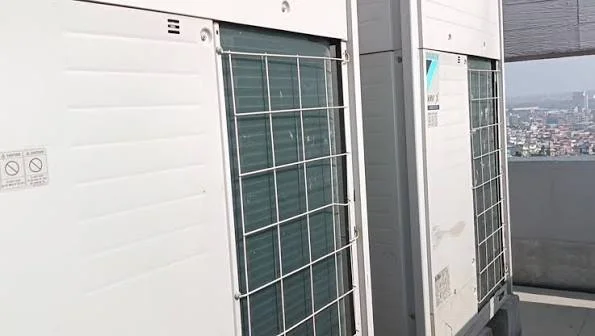

- سایه بان برای یونیت خارجی: اگر یونیت outdoor شما مستقیماً در معرض آفتاب است، برای آن سایه ایجاد کنید (بدون مسدود کردن جریان هوا). کاهش دمای محیط اطراف کندانسور، بازدهی کل سیستم را به شدت بالا میبرد.
سخن پایانی: تعادل بین معماری و تکنولوژی، کلید آرامش شماست
در نهایت باید بگوییم که سیستم VRF یک سرمایهگذاری گرانقیمت و ارزشمند است. اما این دستگاه، بخشی از یک اکوسیستم بزرگتر به نام «ساختمان» است. همانطور که دیدیم، عایقبندی ضعیف نه تنها قبض برق شما را افزایش میدهد، بلکه با ایجاد فشار مکانیکی و الکتریکی، عمر قطعات حساسی مثل کمپرسور، برد PCB و شیرهای انبساط را به شدت کاهش میدهد.
اگر ساختمان شما عایق نیست، نگران نباشید؛ اما بدانید که باید «بیمه» این نقص را از طریق سرویسهای منظم و تخصصی پرداخت کنید. سیستمهای VRF به دلیل پیچیدگی در سیمکشی ارتباطی (Communication) و حساسیت در شارژ گاز، هرگز نباید به دست تعمیرکاران عمومی یا تکنسینهای کولر گازیهای ساده سپرده شوند. یک اشتباه کوچک در تشخیص فشار مبرد یا نادیده گرفتن یک کد خطای ساده، میتواند منجر به خسارات میلیونی شود.
آیا سیستم VRF شما در روزهای گرم خنک نمیکند؟ آیا با کدهای خطای عجیب روبرو شدهاید یا احساس میکنید مصرف برق شما به طور غیرعادی بالا رفته است؟
شاید مشکل از عدم عایقبندی باشد، یا شاید سیستم شما نیاز به یک سرویس تخصصی، تخلیه و Vacuum مجدد یا عیبیابی بردهای الکترونیکی دارد. در هر صورت، بهترین راه برای حفظ سرمایه شما، سپردن دستگاه به متخصصانی است که با استانداردهای برندهایی مثل LG، سامسونگ، دایکین و گری کاملاً آشنا باشند. برای دریافت مشاوره رایگان در مورد بهینهسازی مصرف انرژی یا درخواست اعزام تکنسین مجرب برای سرویس، نصب و تعمیرات تخصصی، همین حالا به بخش تماس با ما در tamirchivrf.ir مراجعه کنید. ما کمک میکنیم تا سیستم شما حتی در سختترین شرایط محیطی، با بالاترین بازدهی و کمترین هزینه کار کند.
